サンフレーム 野立用システム架台

メガソーラー向けに開発されたプレアセンブリング型(仮組立済)の地上設置システムです。豪雪地域や強風地域など、数多くのシビアコンディションへの納入実績を基に、地域で異なる自然環境を十分に考慮した最適設計にてご提供いたします。

お薦めポイントここが違う!

アルミ素材で耐久性が高い

アルミ合金は耐久性が高く、また表面をアルマイト処理していますので、錆に対する耐久性に優れています。またスチールに比べて軽量のため、作業負担を軽減します。

簡単施工

固定金具は工場でサブ組付後の出荷になります。現場での細かな組付作業が不要となり、施工ミスを抑え大幅な施工時間短縮を実現します。

全パネルメーカー対応

フレームレス・ダブルガラスにも対応。架台の角度はお客様のご要望に沿って設計いたします。設置予定地の制約条件を踏まえて最も出力効率の良い太陽光発電システムをご提案いたします。

システムラック構成

要素部品・架台・基礎を設置条件に最適な組合せで、オーダーメイド設計いたします。

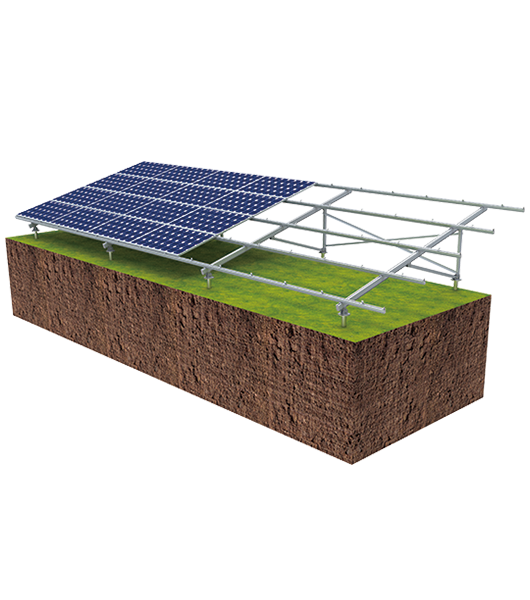

A型 強固なA型構造

コスト

強度

  • 仕様概要
  • 設置場所:一般地域
  • パネル設置方法:横置き
  • 材質(架台):アルミAL6005-T5
  • 材質(金具):ステンレス・アルミ合金
  • 耐食性処理:アルマイト処理
  • 推奨設置角度:0度-45度
  • 推奨地上高(GL):500mm以下
  • 対応可能数:3段 4段
  • 設計基準風速:60m/s
  • 工業規格:JIS 8955:2017に準拠
  • 保証期間:10年

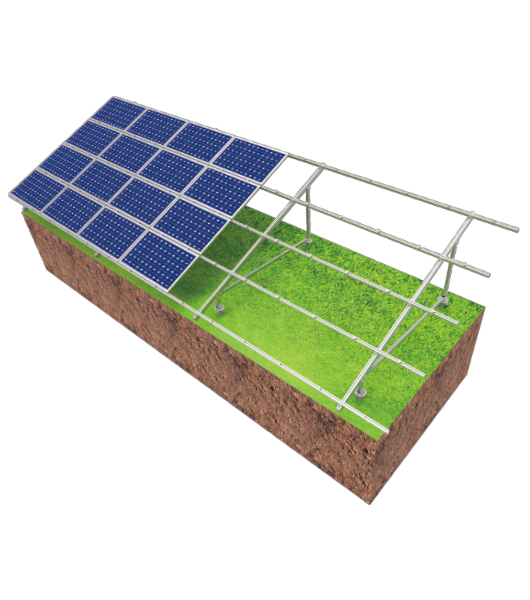

N型 強度とコストのバランス型

コスト

強度

  • 仕様概要
  • 設置場所:積雪地域(積雪50センチ以上)
  • パネル設置方法:横置き・縦置き
  • 材質(架台):アルミAL6005-T5
  • 材質(金具):ステンレス・アルミ合金
  • 耐食性処理:アルマイト処理
  • 推奨設置角度:0度-45度
  • 推奨地上高(GL):500mm以上
  • 対応可能数:3段 4段
  • 設計基準風速:60m/s
  • 工業規格:JIS 8955:2017に準拠
  • 保証期間:10年






W型 汎用性が高いW型構造

汎用性が高くあらゆる土地に適応。積雪仕様などへカスタムも対応いたします。

コスト

強度

  • 仕様概要
  • 設置場所:豪雪地域(積雪100センチ以上) 強風地域
  • パネル設置方法:横置き・縦置き
  • 材質(架台):アルミAL6005-T5
  • 材質(金具):ステンレス・アルミ合金
  • 耐食性処理:アルマイト処理
  • 推奨設置角度:0度-45度
  • 推奨地上高(GL):500mm以上
  • 対応可能数:横置き(4段・5段) 縦置き(2段・3段)
  • 設計基準風速:60m/s
  • 工業規格:JIS 8955:2017に準拠
  • 保証期間:10年
